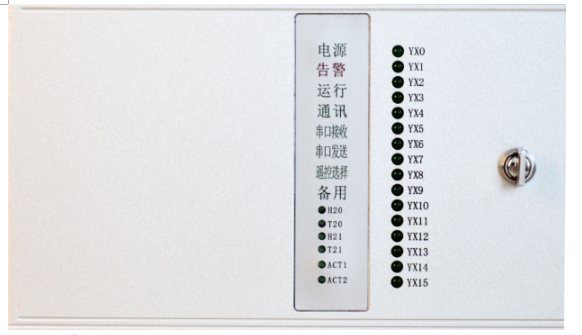

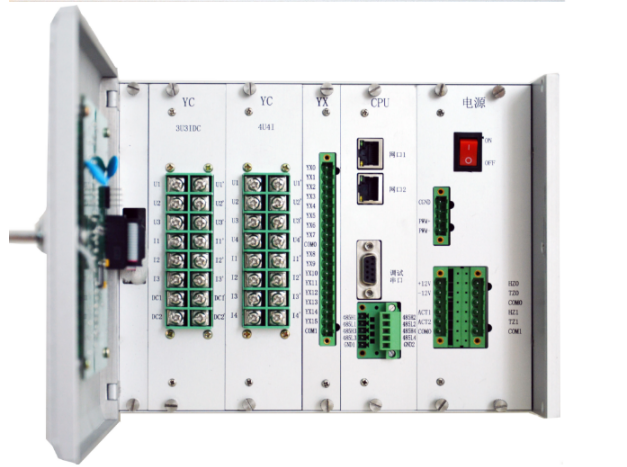

XJD9420饋線終端（FTU）

所屬類別：終端系列

產品描述： XJD9420饋線終端(FTU)是針對柱上開關研制的配網自動化終端產品，是各種類型柱上開關自動化的首選配套機型。該裝置負責柱上開關等開關設備的開關量及測量量的采集，經過處理后，實現饋電線路的故障識別、故障定位、故障隔離。按通信協議報告給上級主站或子站，并接受上級下達的命令。

產品詳情

XJD9420饋線終端(FTU)是針對柱上開關研制的配網自動化終端產品，是各種類型柱上開關自動化的首選配套機型。該裝置負責柱上開關等開關設備的開關量及測量量的采集，經過處理后，實現饋電線路的故障識別、故障定位、故障隔離。按通信協議報告給上級主站或子站，并接受上級下達的命令。

配套常規開關（非VSP5開關），可以完成同桿架設雙線路及開關的監測與控制，同時實現電流型集中式饋線自動化功能；配套斷路器時，可以實現過電流繼電保護功能，應用于分支線、分界點或線路末端開關，同時可以配置一次重合閘功能，可以很好的處理架空線路瞬時性故障。

適用范圍

主要應用于10KV架空線路，可直接掛接在戶外電線柱上。

性能特點

軟件方面：

Ø 采用最流行的VxWorks嵌入式實時操作系統，充分保證了系統的實時性、穩定性和可移植性；

Ø 系統軟件采用模塊式設計，開放式體系結構，可以根據不同的設備和應用任意加載相應模塊，具有很好的靈活性和可裁減性；

Ø 預留功能接口，易與第三方功能模塊連接；

Ø 提供功能豐富的配置維護工具，使得用戶可以利用配置維護工具完成復雜的參數定制、工況顯示和事件模擬。

硬件方面

Ø 主CPU采用32位高性能處理器，主頻可達到240MHz，信息處理容量大，升級方便；

Ø 采用了大容量SDRAM，配合32位高性能處理器，實現了對線路故障識別和處理及三遙監控功能；

Ø 可接入雙路交流電源并具有備用電源自動投切功能。

維護方面

Ø 采用大液晶漢顯，鍵盤操作，提供良好的人機交互環境；

Ø 提供各種指示燈指示運行狀態；

Ø 提供遠程和本地維護接口，使得運行人員可在本地或遠方對其進行維護。

通訊方面

Ø 支持電話撥號、無線、光纖以太網、RS232/485以及GPRS/CDMA等多種通信方式；

Ø 可接入其他站端設備；

Ø 通信規約豐富，支持目前通用的規約，并支持地方擴展規約。

Ø 對時功能接受主站的對時命令，與系統時鐘保持同步。

統計及數據存儲方面

Ø 負荷曲線存儲功能具有大容量歷史數據存儲功能，可以保存各線路負荷曲線數據，保存周期以分鐘為單位任意配置；曲線數據最多可選定120個數據量。

Ø 事件順序記錄記錄系統狀態量發生變化的時刻和先后次序，記錄數量可通過配置文件在裝置存儲空間允許的范圍內任意配置，分辨率<=1ms。

環境方面

Ø 適應嚴酷環境，工作溫度－40℃～＋80℃，防磁、防震、防潮；

Ø 電磁兼容符合IEC61000-4、GB/T13729、DL/T630、DL/T721標準，可適應強電磁環境。

故障處理方面

Ø 支持故障檢測，能辨別相間短路、單相接地；

Ø 具有三段式過流保護功能；

Ø 具有分界開關控制器功能，迅速切除用戶分支線故障；

Ø 具有重合閘功能，能夠配置一次、二次、三次重合閘；

Ø 專用后臺維護軟件具有裝置安裝站點信息描述、終端運行參數設置、終端運行工況監視、各線路定值整定、轉發配置設置、實時數據監控、模擬量精度校驗、歷史曲線數據讀取、歷史記錄讀取等應用功能；具有相應終端站點信息、運行參數、線路定值、轉發配置等文件存儲形式的離線管理功能，并可以根據需求將讀取的歷史曲線數據、歷史記錄等以文件形式保存。

Ø 具有電壓時間型和電壓電流型，配合分段開關、聯絡開關，能夠?qū)崿F(xiàn)故障定位和轉供電。

加密功能

Ø 按照國家電網調[2011]168號文件及其補充規定對關于加強配電網自動化系統安全防護工作通知的相關要求，RD-9410系列智能配電終端嵌入了基于非對稱加密算法的數學簽字認證、非對稱公鑰加密、對稱加密及解密技術，且同時支持國調配電網自動化系統安全防護方案所規定的密鑰會話協商、公鑰更新及公鑰的檢查等功能。

保護功能

Ø 針對每條出線設計有過負荷、過電流、零序電壓、零序電流集中繼電保護功能（不考慮環進環出），過電流保護同時具有低壓閉鎖和重合閘功能，當出線發生單相接地或短路故障時，能快速判別并跳相應斷路器，切除故障線路；

Ø 針對每條線路設計過負荷、零序電壓、零序電流繼電保護功能。

可靠性保障

Ø 程序自恢復功能裝置內部具有軟、硬件watchdog，實時監控程序運行狀態，異常時自動復位重啟；串行口、以太網口等的通信端口具有軟件watchdog，長時間沒有數據收發時能自動復位該端口。

Ø 電源失電保護功能，裝置信息在失電時保存在內部存儲器（FLASHRAM、DALLASRAM）中，可達十年。

技術指標

Ø 額定數據

交流電壓：AC220V；

直流電壓：DC24V；

頻率： 50Hz；

Ø 功率消耗
